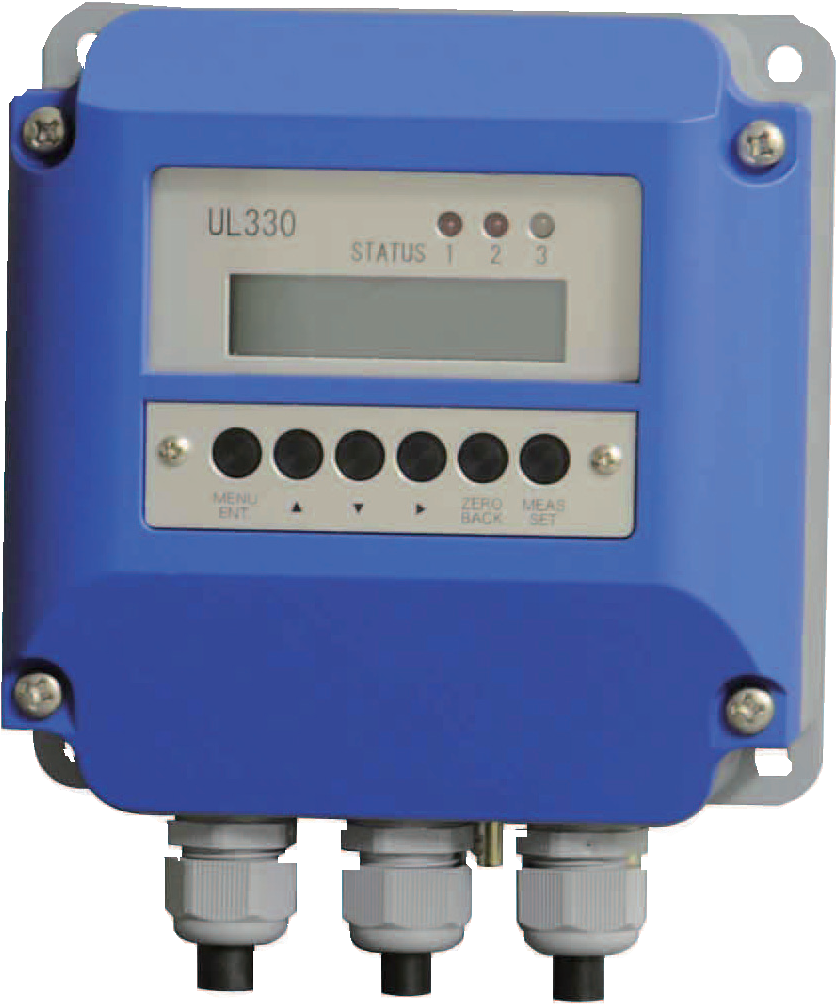

UL330R夹管式超声波流量计（25A-400A）

概 述

UL330R 是传播速度差法的外夹式超声波流量计，可在公称口径为
25mm 至 400mm 的金属以及塑料配管上进行流量测量。此外，检测器（超声波传感器）采用外夹方式安装在配管外部，可与测定流体   呈完全非接触状态，不必担心粒子、金属离子等异物的混入、药液对   传感器的腐蚀、以及流量计的设置所产生的压力损失。



特 点

❏ UL330R（外夹式超声波流量计）是在配管外侧安装传感器，因此， 即便是已有管道也无需进行改造施工。
❏ 通过采用 DSP 和高速 AD 转换器，实现了流量测量的高速化（零交叉测量的高速化），提高了耐气泡性能。
❏ 因采用完全非接触测定方式，可完全防止粒子的产生以及金属离子  的混入。
❏ 因测定管内无传感器的凸起物，所以不会有流量计设置时产生的压  力损失。
❏ 超声波流量计不受流体压力和电导率的影响。
❏ 无移动部件，具有很高的长期稳定性。
❏ 标准配备正反流量显示・累积显示・模拟输出・脉冲输出・流动状
态输出。



测定原理

如图 1 所示，在流体中，以角度 ψ 传播超声波后，流量的正方向 A
→ B 和反方向 B → A 的传播会产生时间差。传播时间分别为
tab = 2L /Vab = 2L / (Co +Vm ・cos ψ )
tba = 2L /Vba = 2L / (Co –Vm ・ cos ψ )
在此
2L : A-B 间的距离
Vm : 流体的平均流速
Co : 流体静止时的超声波传播速度Vab, Vba : A-B, B-A 间的超声波传播速度tab, tba : A-B, B-A 间的超声波传播时间ψ : 超声波的传播角度
